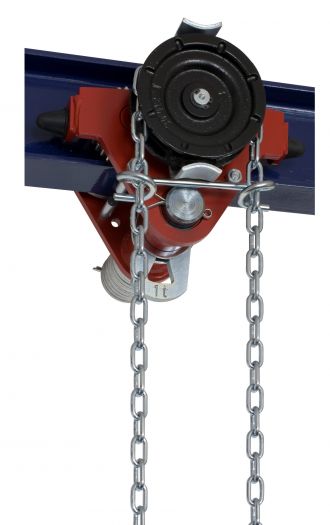

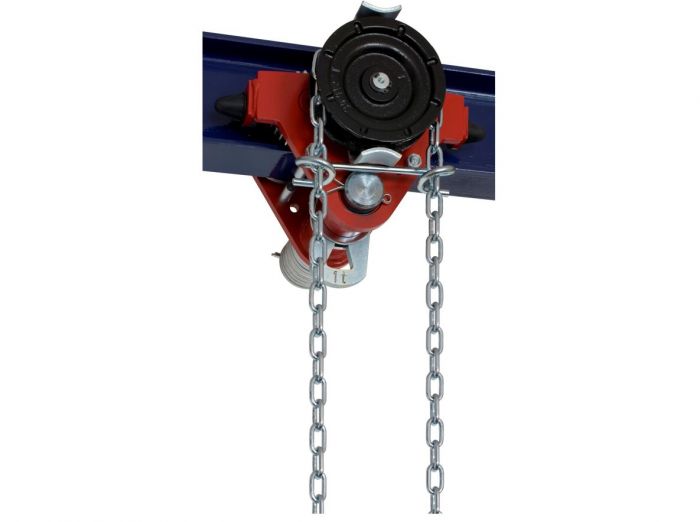

Brano jednonosníková kočka s nosností 5t a řetězem 3m s pojezdem Z420-A/5t/3m 123-116274-010-D 8590702113457
Nosnost 5t, Řetěz 3m, Pojezd
Opravdu skladem k vyzvednutí na prodejně, případně zaslat na paletě (cenu určíme individuálně napište.)
Použití:
Jako kočky s ručně ovládaným pojezdem pro zavěšení zdvihadel BRANO, případně zdvihadel jiných značek odpovídající nosnosti
Slouží k přemisťování břemen v prostoru jeřábové dráhy
jako součást obslužných zdvihadel pro montážní a údržbářské práce v technologických zařízeních všeho druhu
možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)
pro zlepšení korozní odolnosti, můžeme nabídnout ovládací řetěz s povrchovou úpravou žárovým zinkem(tloušťka cca 50μm)
Vlastnosti:
jednoduchá konstrukce, snadné přizpůsobení kočky šířce jeřábové dráhy
snadná obsluha
minimální nároky na údržbu
Jednonosníková kočka je určena pro pojezd po horizontální jeřábové dráze.
Může pojíždět jak po profilech s šikmou přírubou (“válcované “I” profily“), tak po profilech s rovnou přírubou (profily typu ” IPE, HEA, HEB, HEM “)
Kočka se běžně vyrábí pro základní zdvih 3m. Možnost volby pro zdvih od 3m do 12m.
https://www.brano-zz.cz/vyroba/zvedaci-zarizeni/jednonosnikove-kocky/jednonosnikova-kocka-z420/
|
Typ |
Nosnost |
Ovládací síla pro pojezd ** |
Pojezdová |
Hmotnost |
|
Z420-A |
5 |
350 |
1,8 |
52,9 |
* vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu. Ruční řetěz pro všechny nosnosti Ø 4×20
** u koček nosností 3,2-10t je nutno při zatížení břemeny blízkými jmenovité nosnosti zajistit obsluhu dvěma osobami
|

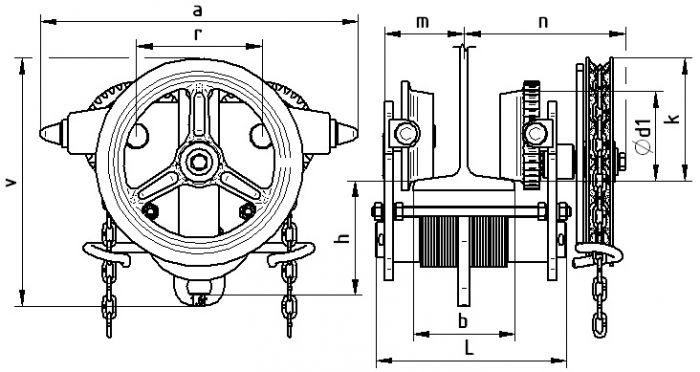

Typ |
Nosnost |
Hlavní rozměry (mm) |
Nosník |
|||||||||
|
a |
h |
L |
v |
d1 |
r |
k |
m |
n |
b |
R |
||
|
Z420-A |
5 |
505 |
149 |
275 |
391 |
148 |
218 |
227 |
101-116 |
199-214 |
90-137 |
2800 |
b – rozsah šířky příruby nosníku
R – minimální poloměr zakřivení pojezdové dráhy
